Привод круговых подач и позиционирования планшайбы карусельного обрабатывающего центра

XXIII Конкурс асов 3D-моделирования | 2025 год

Привод круговых подач и позиционирования планшайбы карусельного обрабатывающего центра

388

Компонентов

231

Библиотечных компонентов

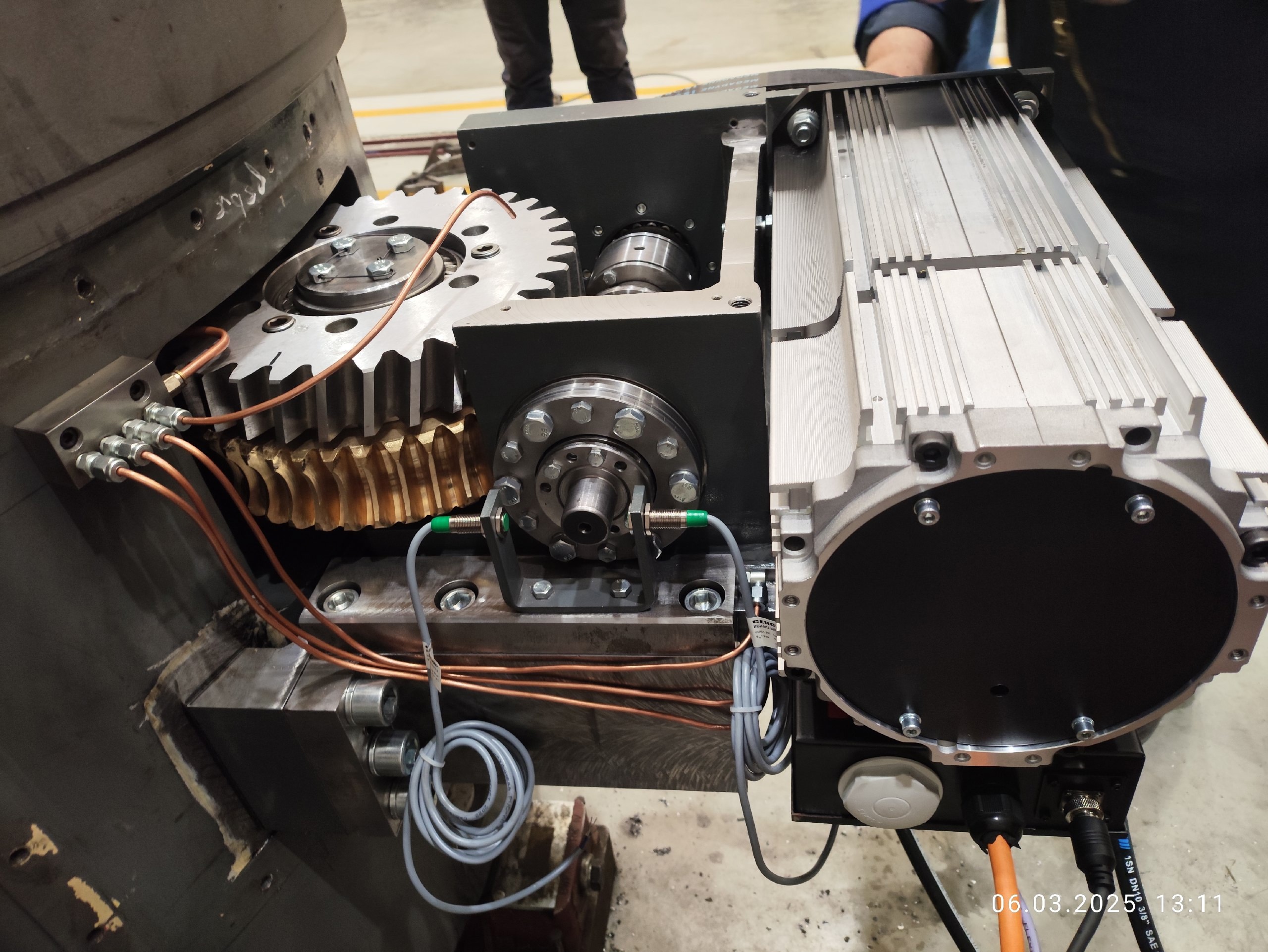

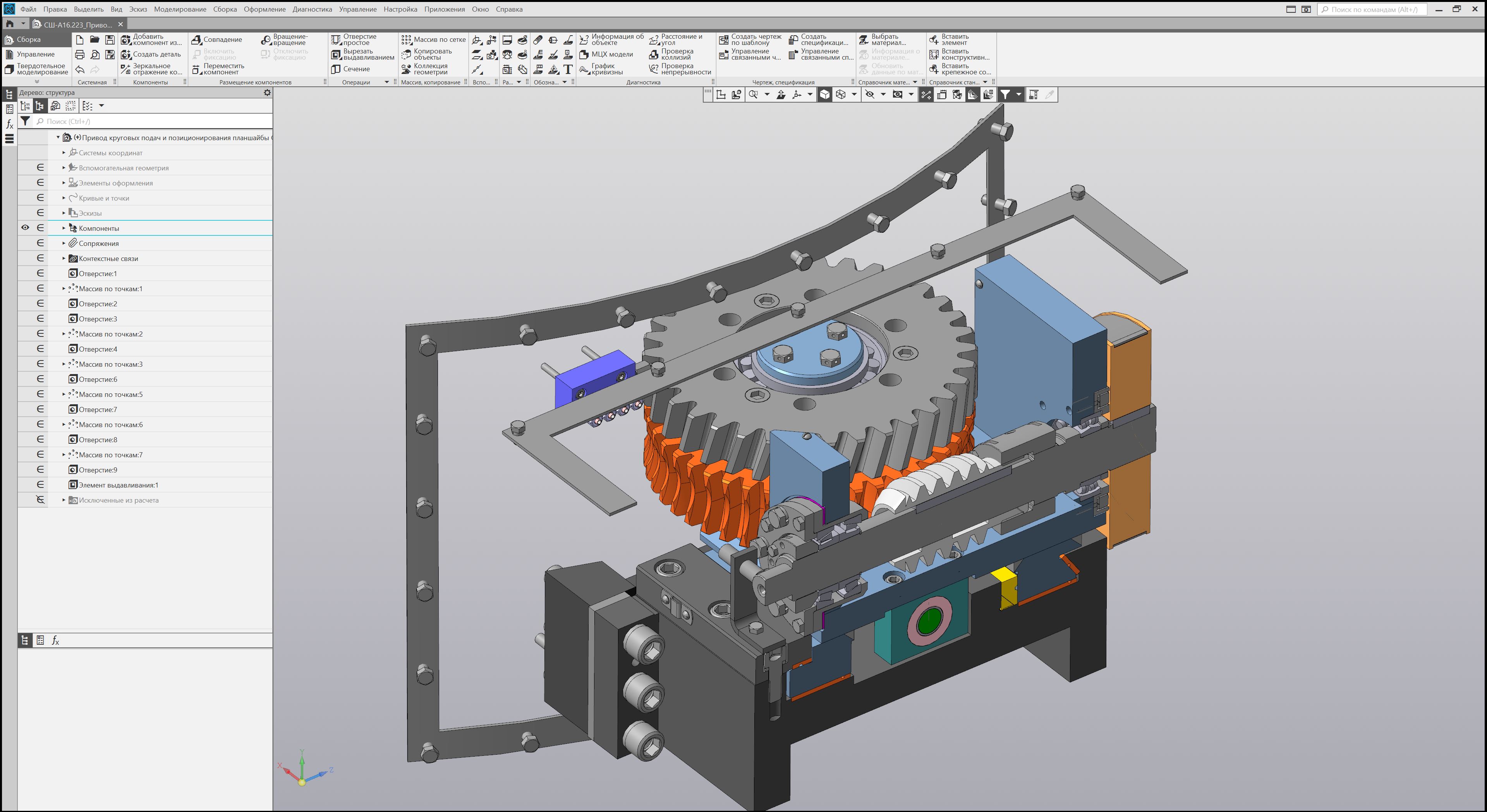

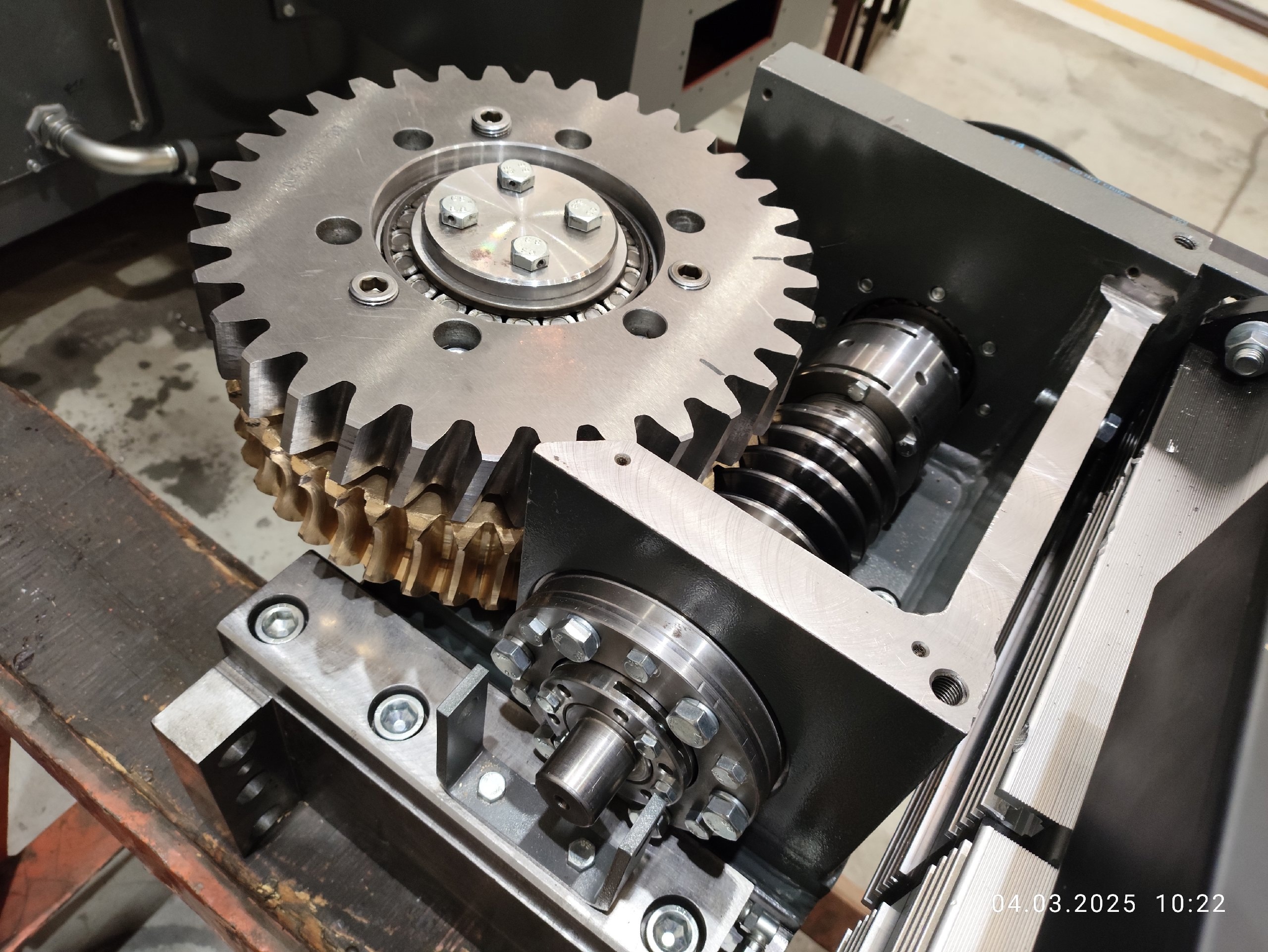

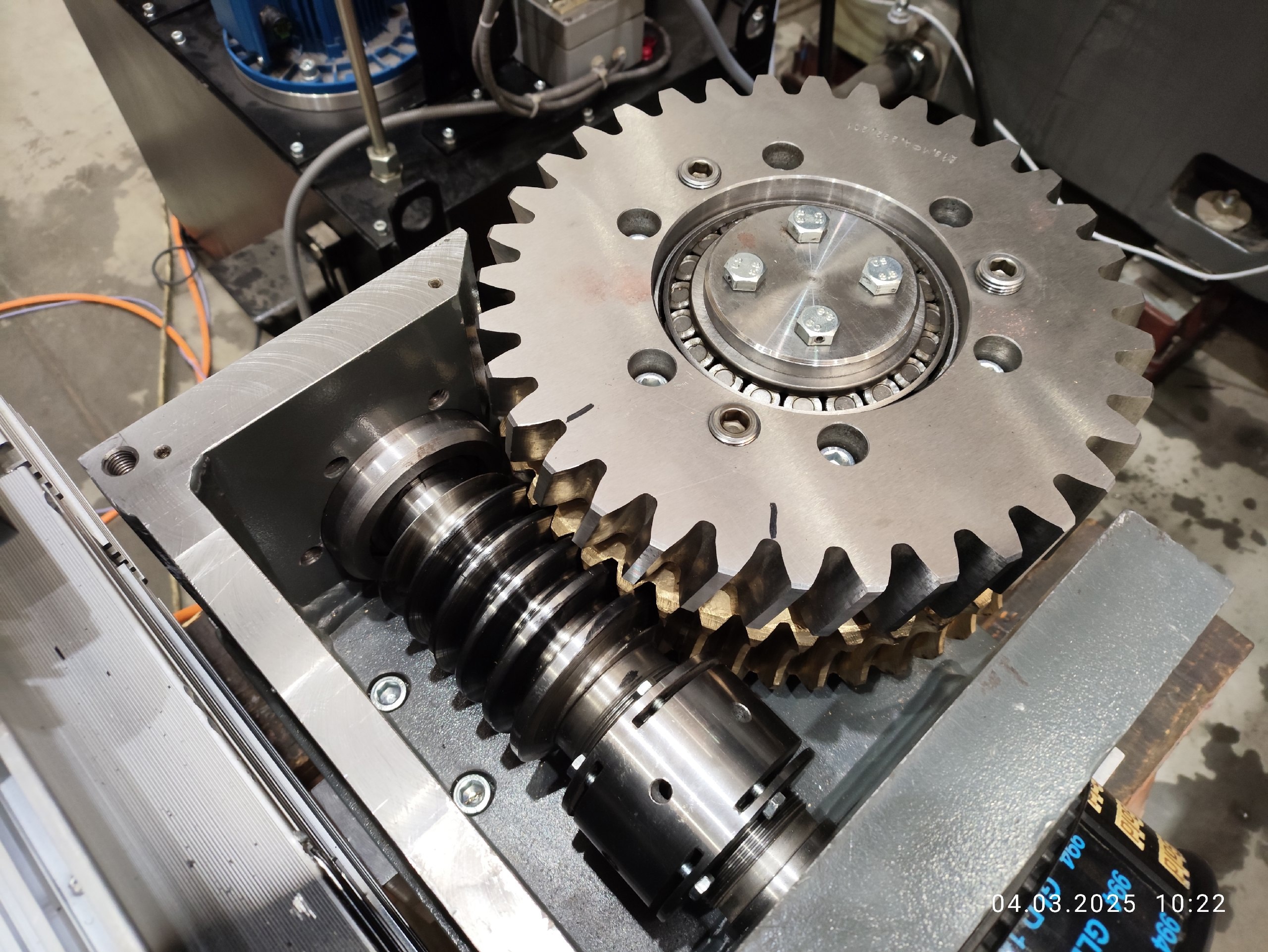

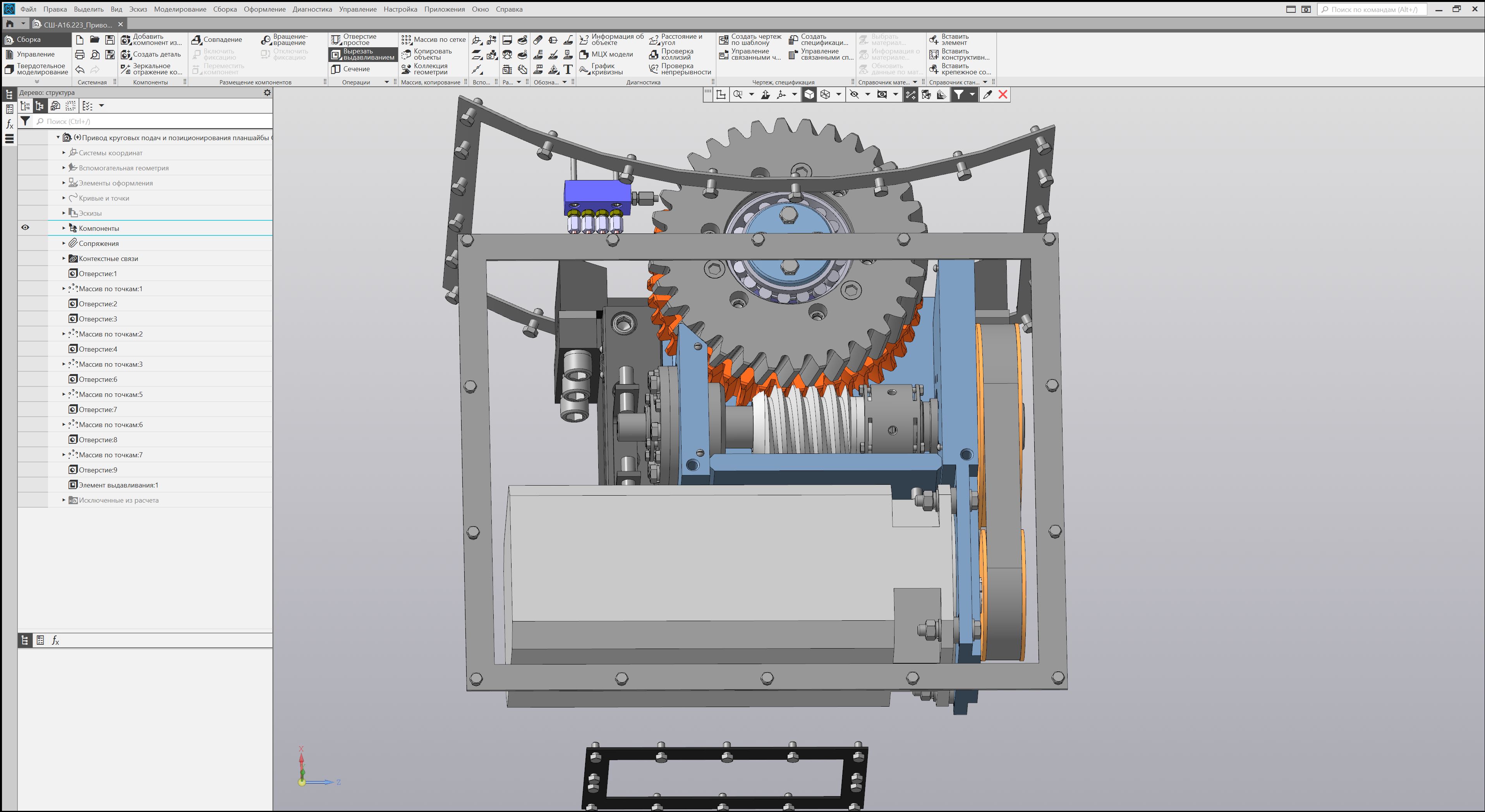

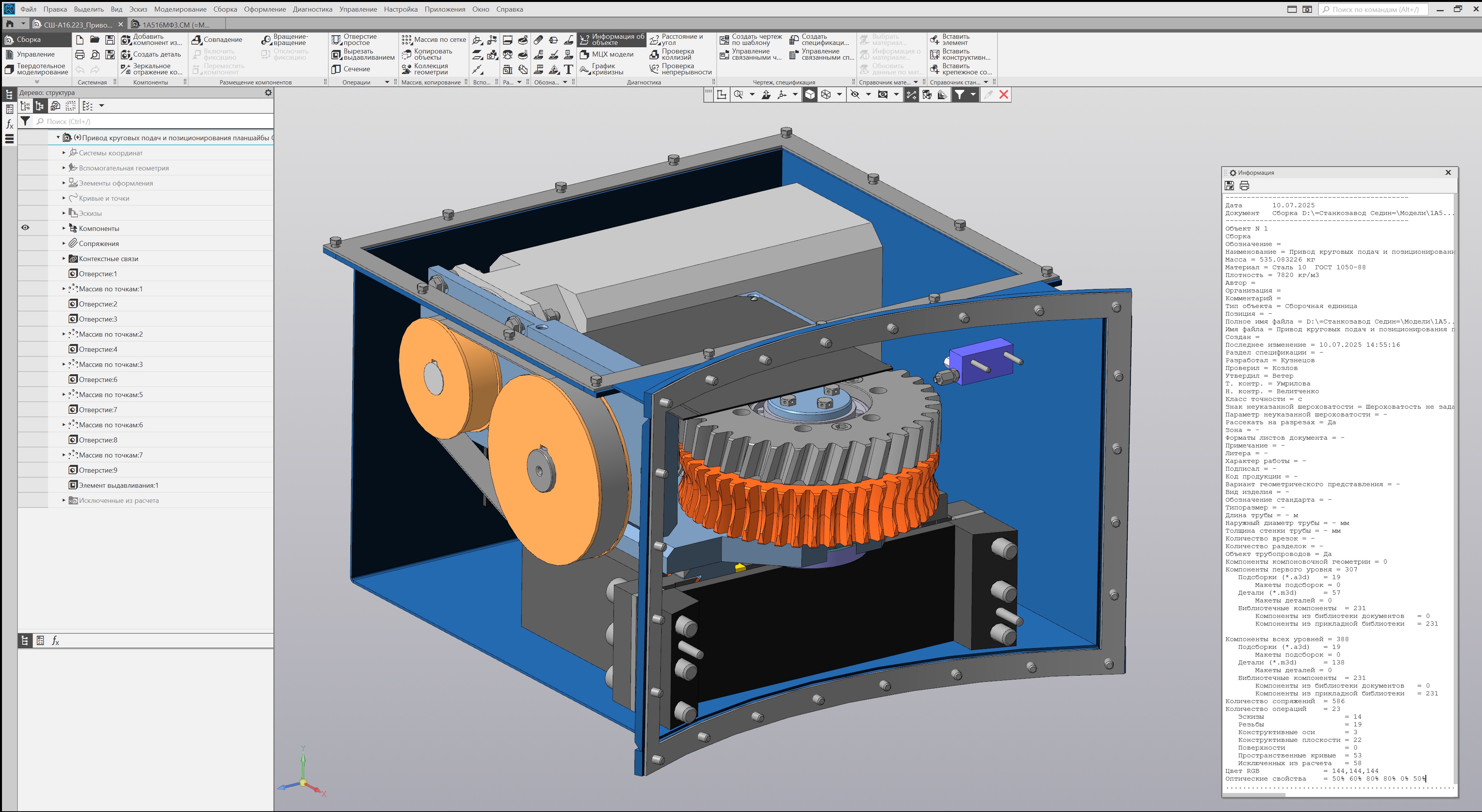

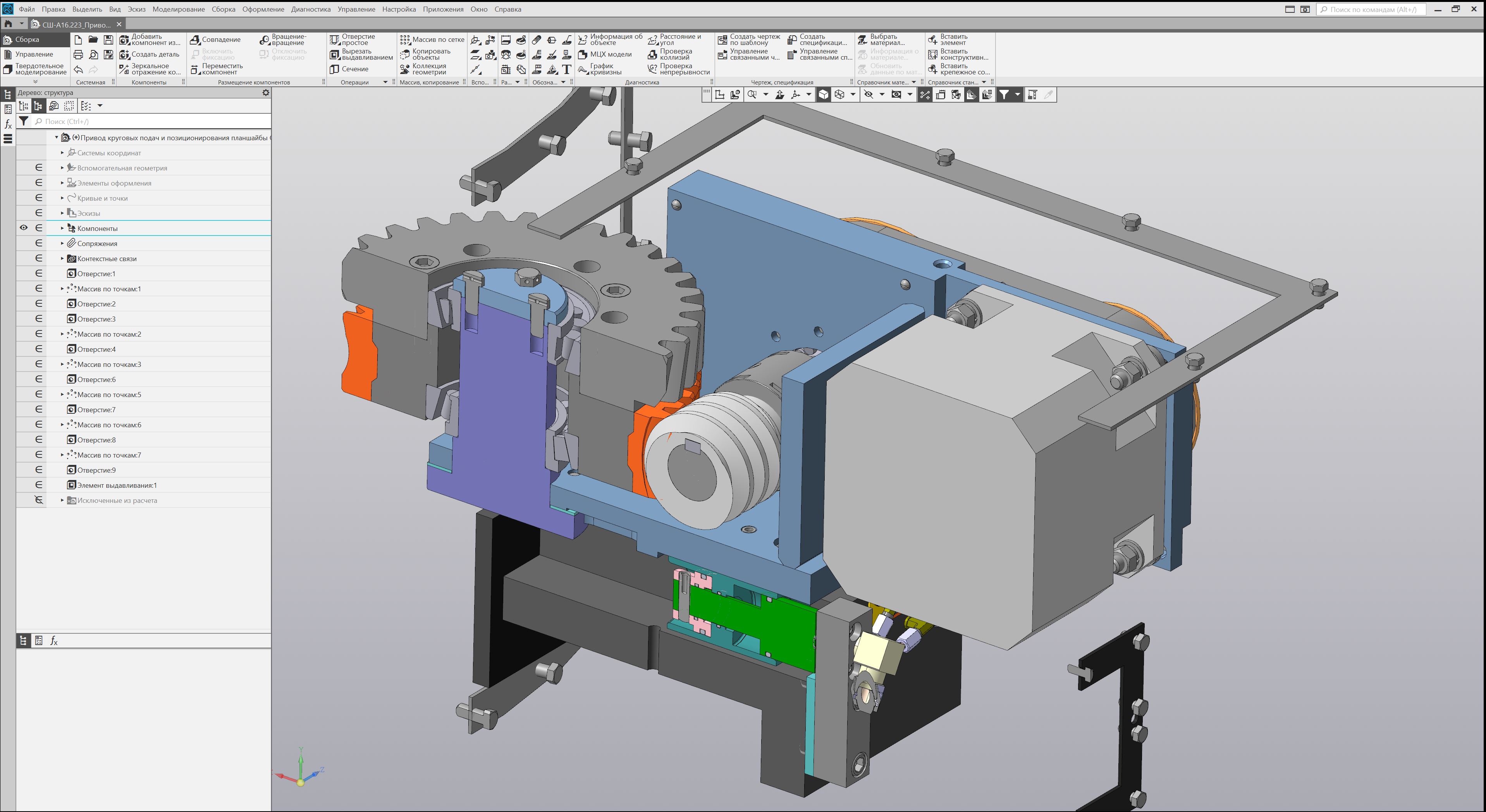

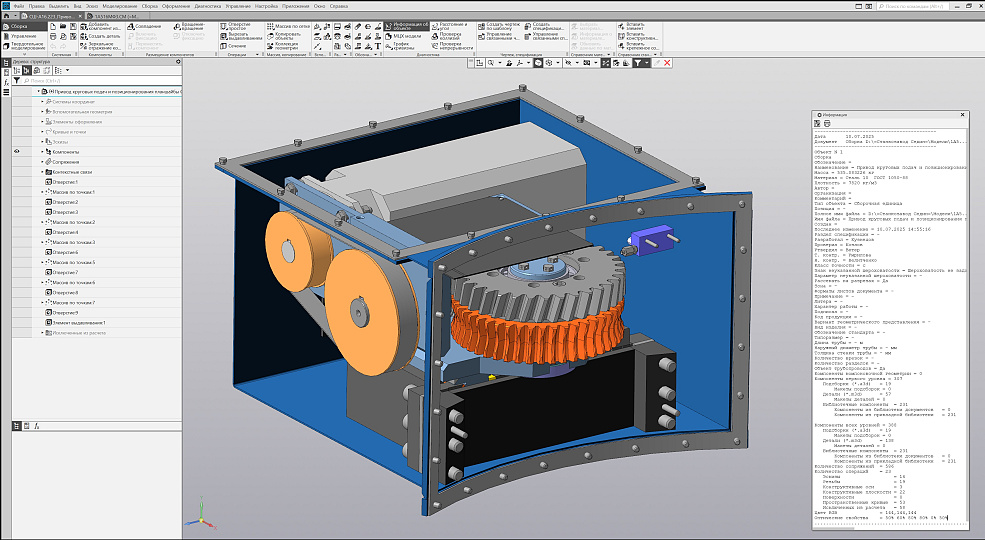

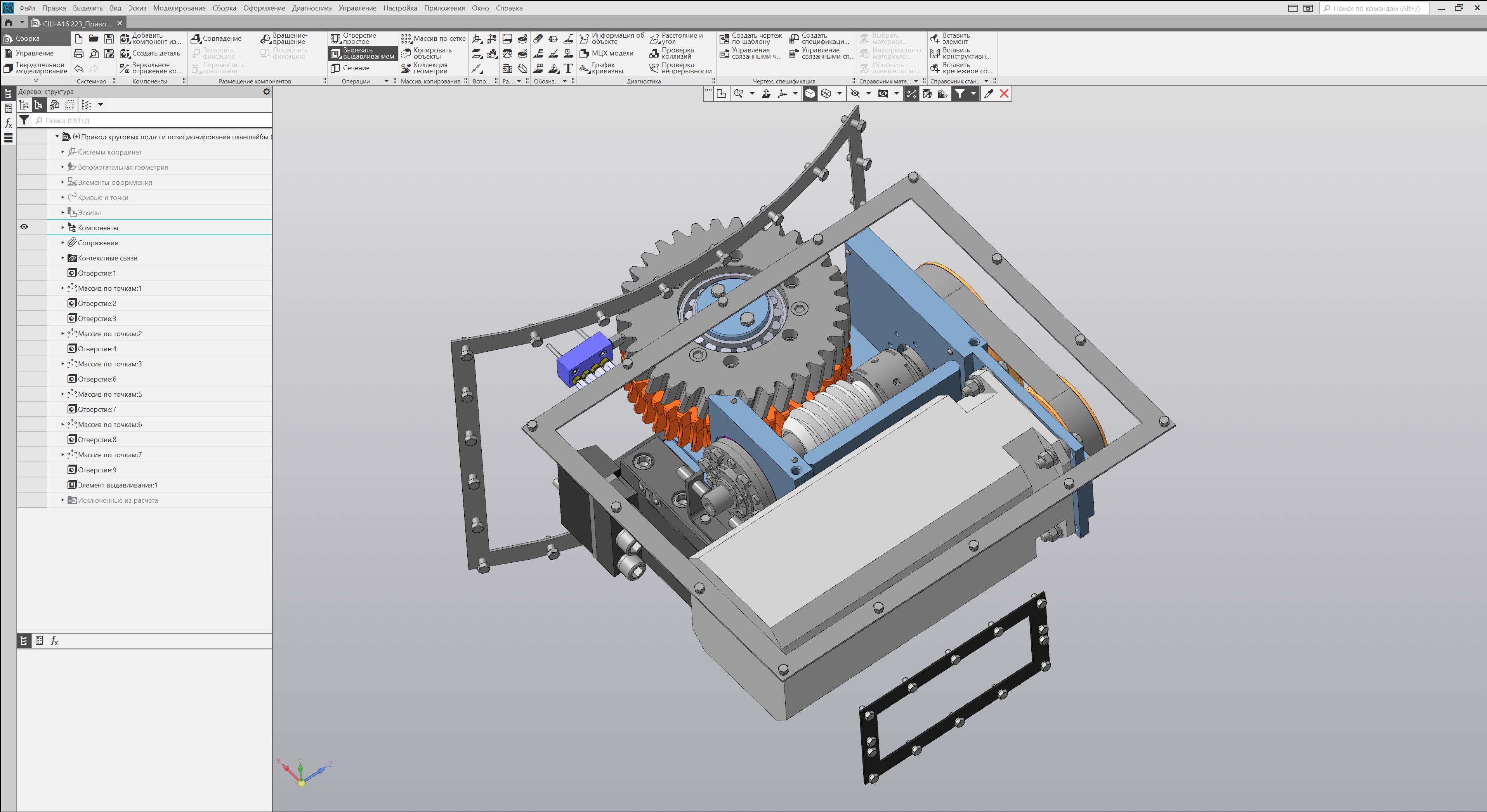

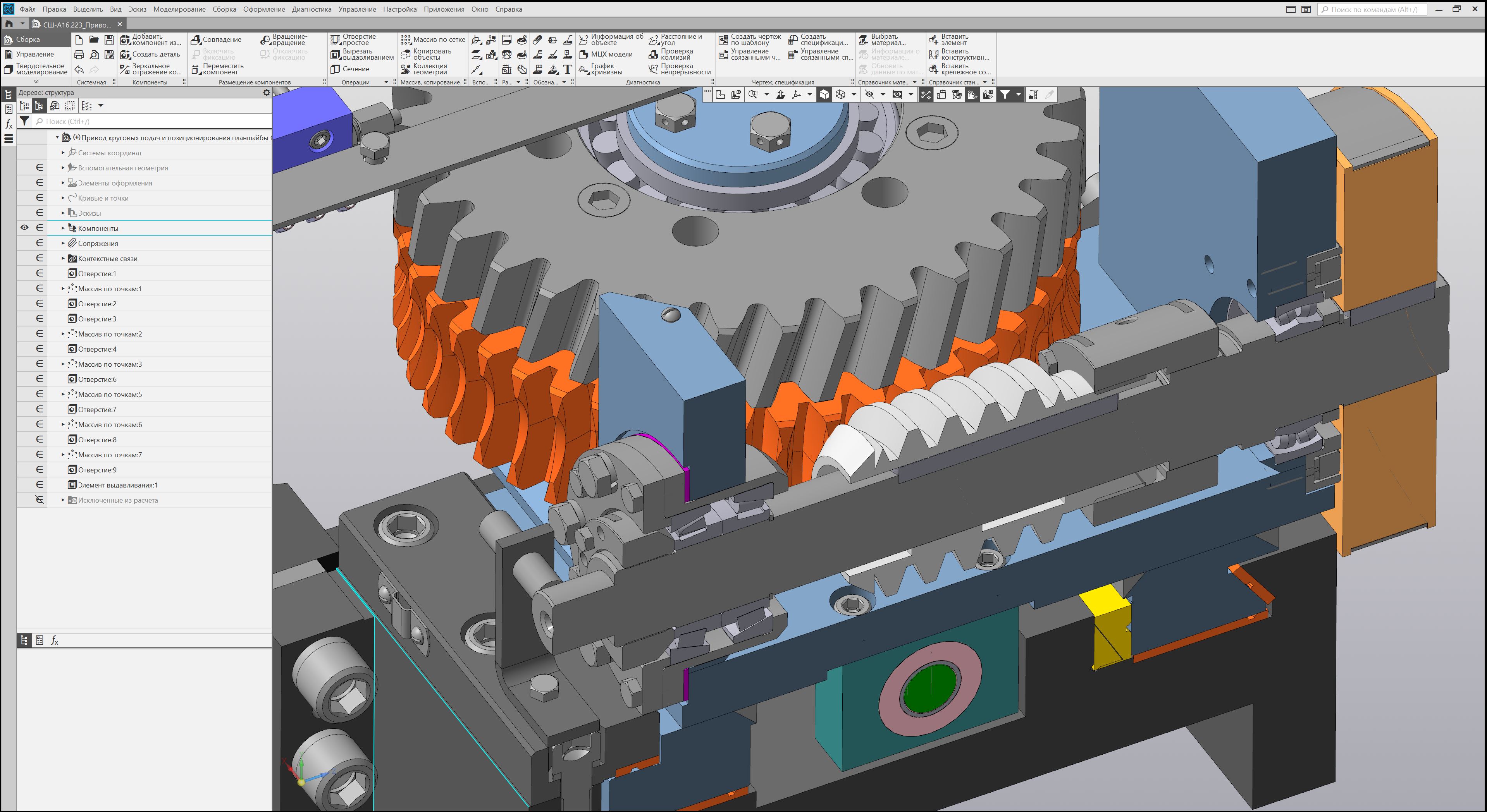

Вращение привода от двигателя через зубчаторемённую передачу на червячную передачу и косозубое зубчатое колесо на венец, связанный с планшайбой (ввод в зацепление с гидравлически). Выборка зазора в червячной передаче осуществляется осевым перемещением червяка, который имеет переменную толщину витка

Номинация

«Машиностроение» до 999 деталей

Авторы

Козлов Валерий Сергеевич
Кузнецов Алексей Юрьевич
Ветер Вячеслав Александрович
Лохвицкий Борис Николаевич
Радько Михаил Юрьевич

Руководитель

Кузнецов Алексей Юрьевич

Предприятие

ООО «Южный Завод Тяжёлого Станкостроения» (ЮЗТС), Краснодар

Приложения для КОМПАС-3D

Валы и механические передачи 3D, Механика: Анимация, Стандартные Изделия: Крепеж для КОМПАС
