Обвязка технологичная межблочная. Блок азота и воздуха КИП

XXIII Конкурс асов 3D-моделирования | 2025 год

Обвязка технологичная межблочная. Блок азота и воздуха КИП

393

Компонентов

1915

Библиотечных компонентов

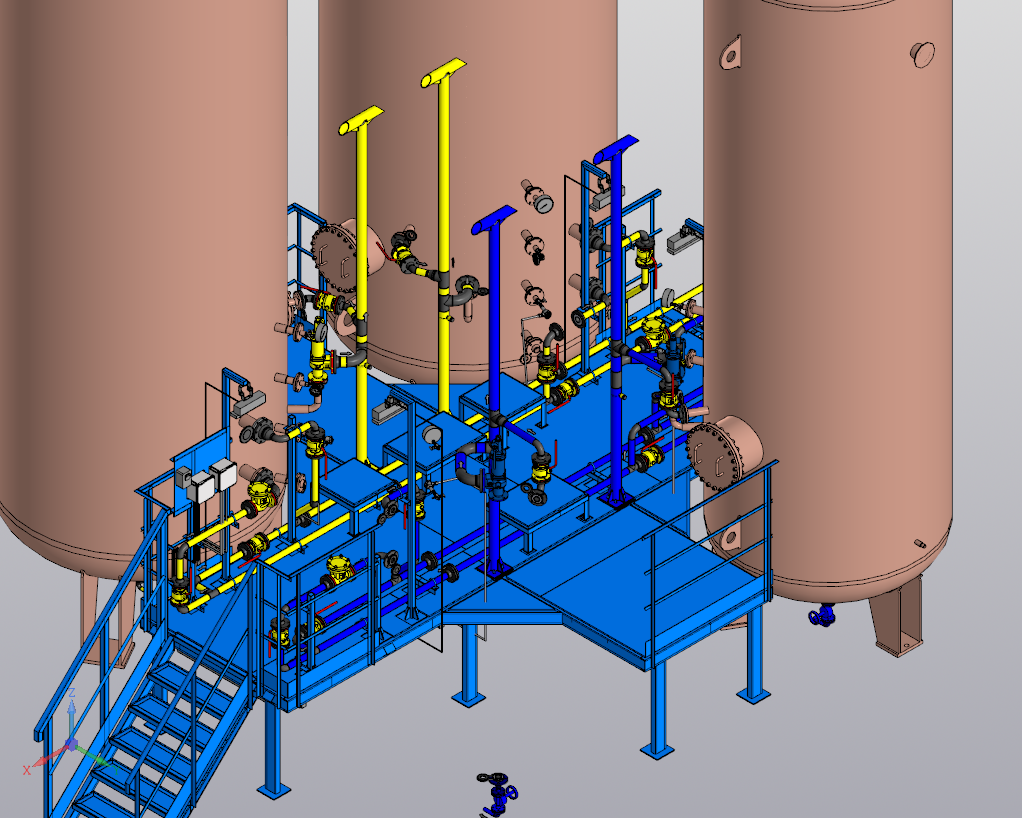

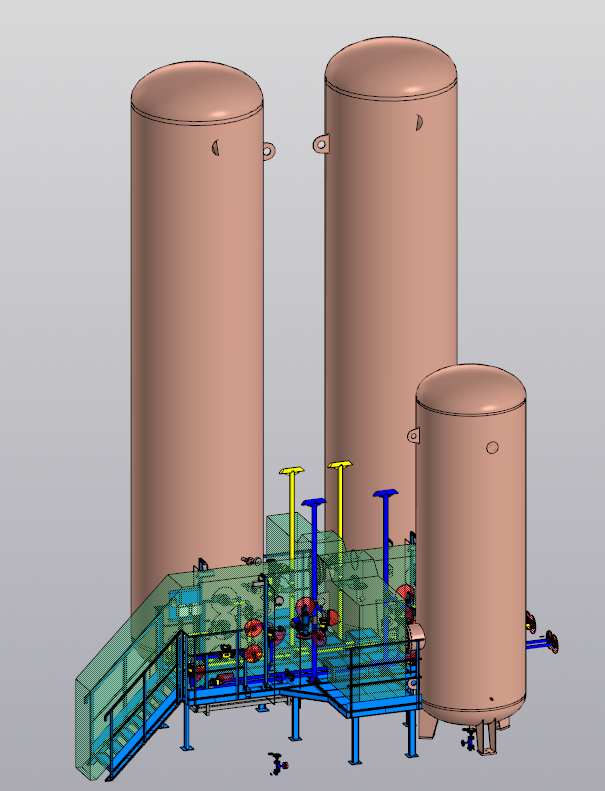

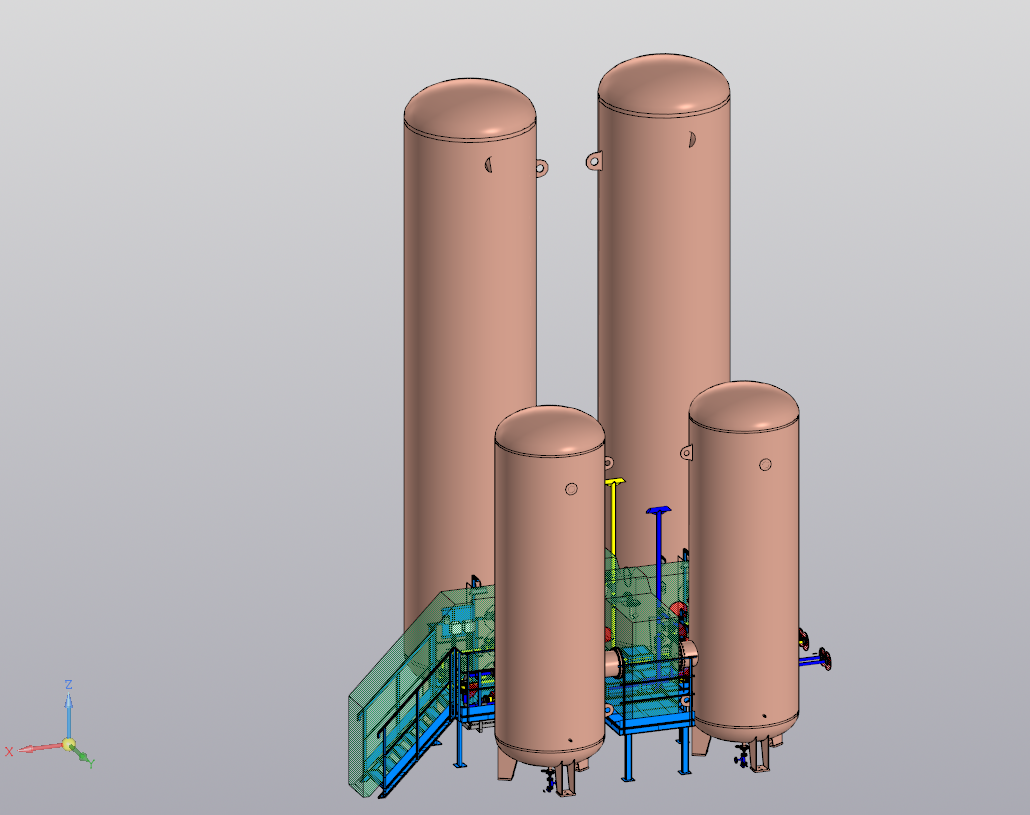

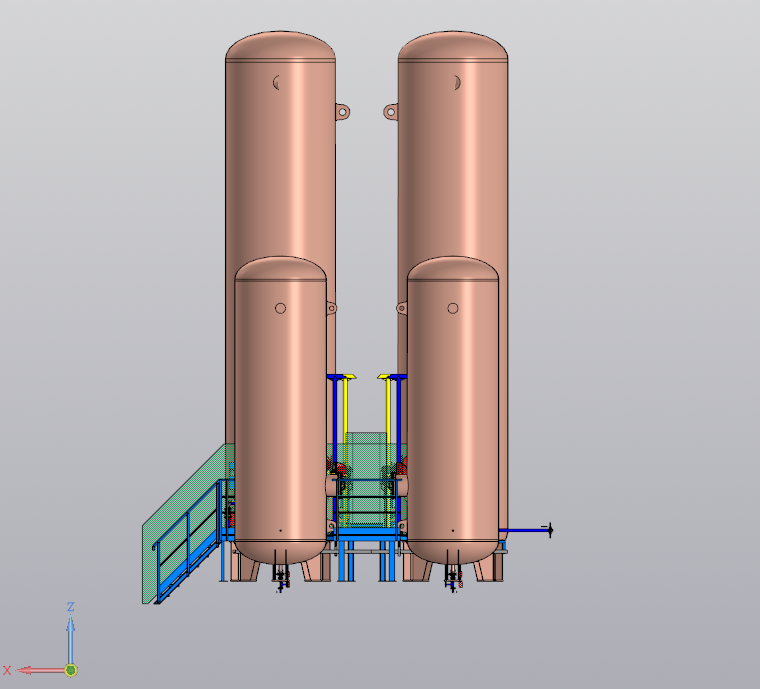

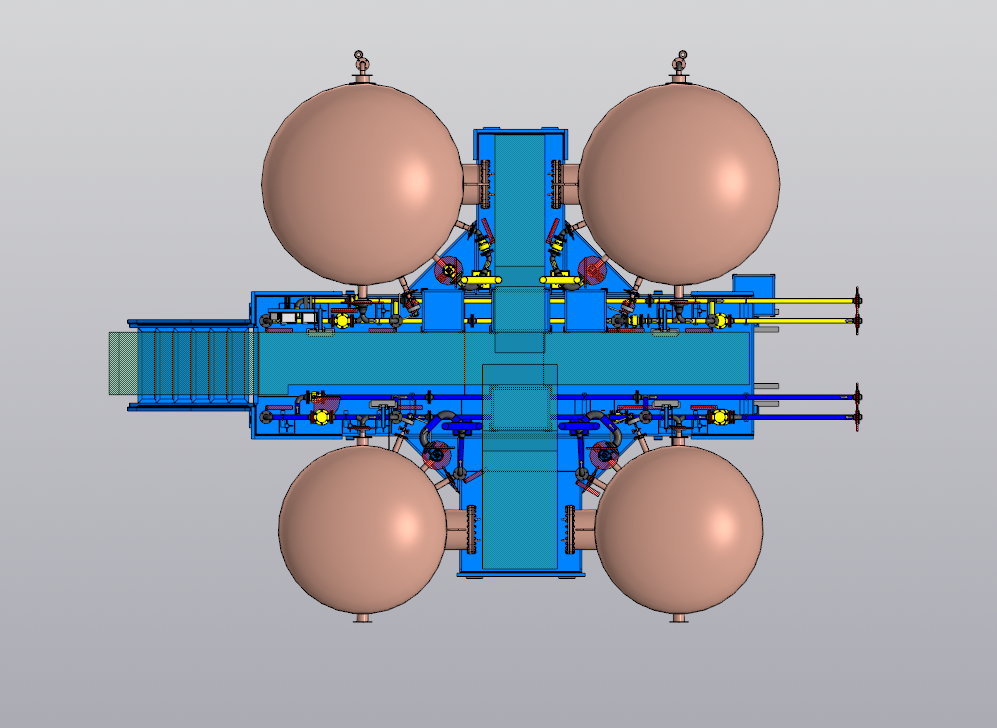

Блок азота и воздуха КИП состоит из станции компрессорной азотно-воздушной, ресиверов азота V=50 м3(2 шт.) и ресиверов воздуха V=20 м3(2 шт.), а также трубопроводной обвязки и площадок для обслуживания.

Номинация

«Машиностроение» до 999 деталей

Автор

Бондаренко Александр Владимирович

Руководитель

Имамутдинов Райхан Русланович

Предприятие

ООО «Автоматизация-Метрология-ЭКСПЕРТ», Уфа

Приложения для КОМПАС-3D

Оборудование: Металлоконструкции, Оборудование: Трубопроводы, Стандартные Изделия: Детали, узлы и конструктивные элементы для КОМПАС, Стандартные Изделия: Крепеж для КОМПАС

Дополнительное ПО

SCAD office. Приложения: Раскраска моделей. Приложения: Металлоконструкции. Приложения: Трубопроводы. Приложения: Заполнение свойств.
